車床

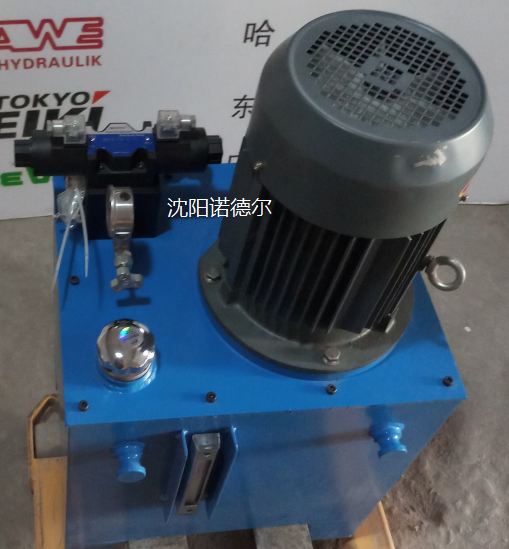

液壓系統設計定制:車床液壓系統由夾緊液壓裝置、橫向進給液壓裝置縱向進給液壓裝置三部分組成。要求通過三部分的協周分配來實現車床
的順序工作過程。各動作的瓦相切換可以通過行程開關
SQ,由可編程控制器
(PLC
)
來控制。
根據功能要求進行分析,要滿足如上功能要求,需用到如下的基本回路
:
方向控制回路
(
換向回路、鎖緊回路等
)
,壓力控制回路
(
調壓回路、卸荷回路、減壓回路等
)
,速度控制回路
(
液壓節流調速回路快速運動回路等
)
。故合理選用液壓元件.
此車床液壓控制回路主要由以下原件組成
:
左夾緊液壓缸用于夾緊工件和卸下工件,中橫向進給液壓缸帶動刀具橫向進給,右縱向進給液壓缸帶動刀具縱向進給,
7
個電磁換向閥控制進給液壓缸的前進與后退以及工件的夾緊和卸下,
2
個調速閥控制進給液壓缸進給速度,雙聯泵提供液壓油輸出,另外采用
3
個單向閥控制液壓油流動方向,減壓閥和壓力繼電器監控夾緊缸的油壓溢流閥進行過載保護。
