一、核心工作原理概述
液壓系統以液壓油為介質,通過液壓泵將電機的機械能轉化為壓力能,再通過管路將壓力油輸送至液壓缸或液壓馬達,最終將壓力能轉化為機械能,驅動排土機的臂架俯仰、回轉、卸料臂伸縮等動作。其本質是 “能量傳遞 + 精準控制” 的過程。
二、具體工作流程解析

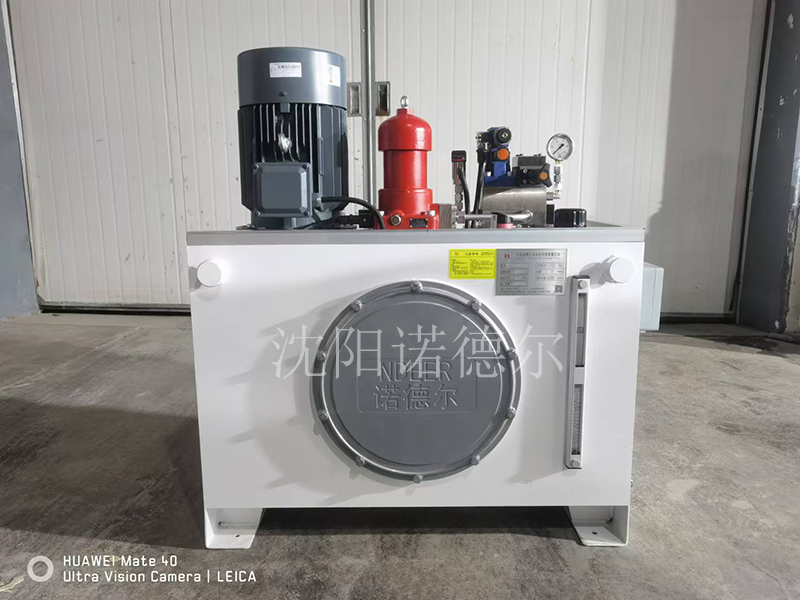

1. 動力生成與傳輸
液壓泵吸油:電機帶動液壓泵(如柱塞泵)旋轉,泵從油箱吸油,通過葉輪或柱塞的運動將油液加壓。
壓力油輸送:高壓油經管路(需耐壓、抗振動)輸送至各執行元件回路,管路中設置過濾器(如吸油過濾器、回油過濾器),防止雜質污染系統。
2. 執行元件動作控制(以臂架俯仰為例)
臂架抬起:
① 操作人員通過控制手柄或 PLC 系統發出 “抬臂” 指令,換向閥切換至抬臂工位,高壓油經換向閥進入俯仰液壓缸的無桿腔(活塞大端腔)。
② 液壓油推動活塞伸出,活塞桿帶動臂架繞鉸接點向上轉動,有桿腔的油液經換向閥流回油箱。
臂架下降:
① 換向閥切換至降臂工位,高壓油進入液壓缸有桿腔(活塞小端腔)。
② 活塞縮回,臂架在自重作用下下降,無桿腔油液回流油箱。
3. 速度與力的調節機制
速度控制:通過流量控制閥(如節流閥、調速閥)調節進入執行元件的油液流量。流量越大,液壓缸活塞運動速度越快,臂架俯仰或回轉速度越高。
力的控制:系統壓力由負載決定(如臂架重量、巖土阻力),但最大壓力受溢流閥限制。例如,當臂架抬起時,負載越大,系統壓力越高,但溢流閥設定最高壓力(如 30MPa),超過時油液回流油箱,防止元件過載。
4. 多動作協同控制
排土機需同時控制臂架俯仰、回轉、卸料臂伸縮等多個動作,液壓系統通過以下方式實現協同:
油路分流:通過多路閥將高壓油分配至不同執行元件回路,各回路獨立控制。
同步控制:對精度要求高的動作(如雙臂架同步俯仰),采用同步閥或比例閥調節流量,確保動作一致性。
三、安全保護與能量損耗控制
過載保護:溢流閥始終監控系統壓力,避免因負載突變(如巖土卡滯)導致元件損壞。
防沖擊設計:在換向閥或執行元件進出口設置緩沖閥,減少換向時的液壓沖擊,避免管路振動或元件損傷。
能量回收:部分高端排土機液壓系統配備能量回收裝置(如液壓馬達制動時將動能轉化為液壓能儲存在蓄能器中),提高能源利用率。
四、與自動化系統的集成
現代排土機液壓系統通常與 PLC(可編程邏輯控制器)、傳感器集成,實現智能化控制:
傳感器實時監測:壓力傳感器監測各回路壓力,位移傳感器反饋臂架角度,溫度傳感器監控油溫,數據實時傳輸至 PLC。
自動調節邏輯:PLC 根據傳感器數據自動調整比例閥開度,例如當臂架負載增加時,自動增大液壓泵輸出壓力,保證動作平穩;當油溫超過閾值時,啟動冷卻器風扇。
